從結構和工作原理分析截止閥和閘閥的區別
截止閥、閘閥、蝶閥、止回閥和球閥等等這些閥門都是現在各種管路系統中不可或缺的控制部件。每一種閥門不論是在外觀、結構乃至是功用用途上都有差別。但截止閥和閘閥在外形上有一些相似之處，同時都具有在管路中做切斷用的功用，因此會有很多對閥門觸摸不多的朋友將兩者搞混雜了。其實如果你仔細觀察，截止閥和閘閥的差異還是蠻大的。
本篇文章為我們介紹一下截止閥和閘閥有什么差異。

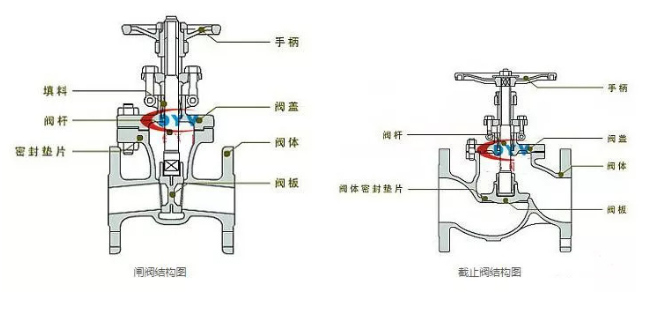

結構上
裝置空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊鎖，然后到達不走漏的作用。當啟閉時閥芯和閥座密封面一直觸摸并相互磨擦，因此密封面簡單磨損，閘閥處于挨近封閉時，管道前后壓差很大，使密封面磨損愈加嚴峻。
閘閥的結構會比截止閥更復雜，從外形來看，同口徑情況下，閘閥要比截止閥高，截止閥要比閘閥長。別的，閘閥還有明桿和暗桿之分。截止閥沒有。
作業原理
截止閥在做敞開封閉時，是上升閥桿式的，也就是說滾動手輪，手輪會跟著閥桿一起做旋轉和升降運動。而閘閥是滾動手輪，使閥桿做升降運動，手輪本身位置不變。流量各不相同，閘閥要求全開或者全關，而截止閥則不需求。截止閥有規則進口和出口方向;閘閥沒有進出口方向要求。
別的，閘閥只有全開或全關兩種狀態，閘板啟閉的行程很大，啟閉時間長。截止閥的閥板運動行程要小得多，而且截止閥的閥板能夠在運動中停在某一處，做流量調理運用。而閘閥是只能做切斷運用，沒有其他功用。
功能差異
截止閥既能夠做切斷運用，能夠做流量調理運用。截止閥的流體阻力比較大，啟閉時比較吃力，但因為閥板間隔密封面間隔短，所以啟閉行程短。
閘閥因為只能全開和全關，它在完全翻開時，閥體通道內的介質活動阻力簡直為0，所以閘閥的啟閉會十分省力，但閘板間隔密封面間隔遠，啟閉時間長。
裝置和流向
閘閥流向兩個方向作用都一樣，裝置沒有進出口方向的要求，介質能夠雙向流轉。截止閥則需求嚴厲按照閥體箭頭標識的方向進行裝置，關于截止閥進出口方向還有個明文規則，我國閥門“三化給”規則截止閥的流向一概選用自上而下。
截止閥是低進高出，從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。
從流阻的角度看在全開時閘閥流阻小，載止閥流阻大。一般閘閥的活動阻力系數約為0.08~0.12，敞開封閉力小，介質能夠兩個方向活動。一般截止閥活動阻力是閘閥的3-5倍(大眾號:泵管家)。啟閉時需強制封閉才干到達密封，截止閥的閥芯是在完全封閉時才觸摸密封面，因此密封面的磨損很小，由于活動主力大需加執行器的截止閥應當注意轉矩控制機構調整。
截止閥在裝置時有兩種方法，一種是介質能夠從閥芯的下方進入，長處是當閥門封閉時盤根不受壓力，能夠延長盤根的運用壽命，并能夠在閥前管道承壓的情況下，進行更換盤根的作業;缺陷是閥門的驅動轉矩較大，是上方流進的1倍左右，閥桿受的軸向力大，閥桿簡單彎曲。
所以此方法一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的方法。(電動截止閥一般是選用介質從上方進入的方法。)介質從上方進入方法的缺陷正好與下方進入方法相反。
