蝶閥相關干貨知識分享

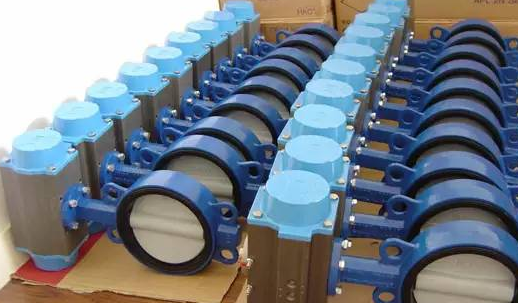

蝶閥又名翻板閥，常用于發作爐、煤氣、天然氣、液化石油氣、冷熱空氣、化工冶煉等工程體系中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調理和截?cái)嘟橘|(zhì)的活動。
一、蝶閥的工作原理
蝶閥是用圓形蝶板作啟閉件并隨閥桿滾動來敞開、關閉和調理流體通道的一種閥門。蝶閥的蝶板裝置于管道的直徑方向。
在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。改動碟板的偏轉角度，即可控制介質的流量。
二、蝶閥的型號編制
1、公稱通徑代號
美標系列以A××in值表明;國標系列以G ××mm值表明，日標系列以J ××mm值表明。
2、驅動方法代號
1光桿;2 鏈輪傳動;3蝸輪傳動;4正齒輪傳動;5傘齒輪傳動;6氣動;6S氣動復位;7液動;8氣液聯動;8H氣液聯動帶緊迫堵截;9電動;9A電動調理;9H電液聯動帶緊迫堵截。
3、閥類代號
D蝶閥;DH止回蝶閥;DZK真空蝶閥;DA調理蝶閥(常用4-20ma信號，其他須注明);DTF調風型調理蝶閥;DS伸縮蝶閥;DKS快速蝶閥(須注明動作時間)。
4、公稱壓力級代號
美制系列: 150-classl50;300-class300;400-class400;600-class600;900-class900。
國標系列: 2.5-PN0.25;6-PN0.6;10-PN10;16-PNl6;25-PN25;40-PN40;64-PN64。
日標系列: 10-10K;20-20K。
5、銜接方式代號
RF-突面法蘭;FF-全平面法蘭;RJ-環接面法蘭;MFM-凹凸面法蘭;TG-榫槽面法蘭;SW-承插焊;BW-對接焊;NPT-螺紋銜接 ;WS-四耳對夾;WL-無耳對夾;WF-單筋型對夾;WU-光孔對夾;LL-全耳螺孔對夾;LU-U-U型螺孔對夾;KG-卡箍式。
6、結構方式代號
1中線結構;2雙偏疼結構;3三偏疼結構;4變偏疼結構;5單偏疼結構。
7、閥座密封面代號
H-Crl3系不銹鋼;R-M02Ti系不銹鋼;FH-多層次硬密封;X-橡膠(可另行細分);F-聚四氟乙烯;FX-復合橡膠(耐火油);XW-白色橡膠;D-滲氮鋼;M-蒙耐爾合金;Y-硬質合金。
8、殼體資料代號
C-鑄鋼、P-不銹鋼304、R-不銹鋼316、AL-特種合金鋼、Z-鑄鐵、Q-球墨鑄鐵、N-尼龍。
示例：G-9DA16RF3-XP
國標, 電動調理蝶閥 PN16，RF法蘭銜接，三偏疼結構，殼體資料SUS304，閥座密封面橡膠。
三、蝶閥的分類
1、同心蝶閥
該種蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一方位上。結構簡單、制作便利。常見的襯膠蝶閥即屬于此類。
缺陷是由于蝶板與閥座始終處于揉捏、刮擦狀態，阻距大、磨損快。
2、單偏疼蝶閥
為處理同心蝶閥的蝶板與閥座的揉捏問題，由此產生了單偏疼蝶閥。其結構特征為閥桿軸心違背了蝶板中心，從而使蝶板上下端不再成為回轉軸心，渙散、減輕了蝶板上下端與閥座的過度揉捏。
3、雙偏疼蝶閥
在單偏疼蝶閥的基礎上進一步改進成型的就是現在運用廣泛的雙偏疼蝶閥。其結構特征為在閥桿軸心既違背蝶板中心，也違背本體中心。
雙偏疼的作用使閥門被敞開后蝶板能迅即脫離閥座，大幅度地消除了蝶板與閥座的不必要的過度揉捏、刮擦現象，減輕了敞開阻距，降低了磨損，提高了閥座壽數。
4、三偏疼蝶閥
要耐高溫，必須運用硬密封，但走漏量大;要零走漏，必須運用軟密封，卻不耐高溫。為克服雙偏疼蝶閥這一矛盾，又對蝶閥進行了第三次偏疼(違背金屬密封面中心線)。
其結構特征為在雙偏疼的閥桿軸心方位偏疼的一起，使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線。也就是說，經過第三次偏疼后，蝶板的密封斷面不再是真圓，而是橢圓。
第三次偏疼的大特點就是從根本上改動了密封構造，不再是方位密封，而是扭力密封;不是依托閥座的彈性變形，而是徹底依托閥座的接觸面壓來到達密封作用。
因此一舉處理了金屬閥座零走漏這一難題，并因接觸面壓與介質壓力是成正比的，耐高壓高溫也迎刃而解。
