渦輪蝶閥結構說明和原理

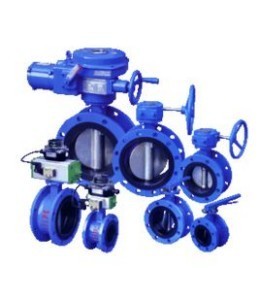

蝸輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。我們一起來了解一下它的結構和原理吧！
首先我們來了解一下結構，可以分為：垂直板式結構，閥桿為整體式。金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
下面我們了解一下工作原理，具體是：金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦；橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同，蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。
除了這些結構說明和原理以外，還有閥門的驅動方式：閥門的驅動方式為蝸輪手動機構，將手柄順時針?lè)较蛐D(zhuǎn)90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。
